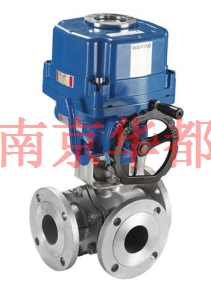

G3970系列電動三通O型球閥
一、概述
G3970電動三通O型球閥由電動執行機構和三通球閥組成。通過改變球芯與管道的相對位置，可以對三條管路流體實行不同的組合控制。
該產品以220V單相交流電為動力源，接受控制系統（或操作器）來的220V開關信號，并通過單相電源切換驅動可逆單相齒輪減速電機，按規定的組合要求，使球閥實現對管路流體的換向作用。
T型三通可使三路正交的管道互相連通。即起分流（合流）作用，也可使其中兩條管道連通而切斷另一條管道。
L型三通只能連通互相正交的兩條管道或切換方向，即起分配作用。
閥 體
型 式 二開式鑄造球閥
公稱通徑 DN15~300mm
公稱壓力 PN1.6、2.5、4.0、6.4MPa
ANSI150、300
JIS10K、20K
連接形式 法蘭連接：RF、凹凸式
法蘭標準：JB/T 79-94
ANSI B16.5-1981
JIS B2201-1984
材 料 WCB 、ZG1Cr18Ni9Ti、ZG0Cr18
Ni12Mo2Ti
（CF8、CF8M、CF3、CF3M）
（SCPH2、SCS13A、SCS14A）
上 閥 蓋 標準型：與閥體一體鑄造
工作溫度 -20~+200℃ -20~300℃
（閥體材料對位聚苯）
填 料 聚四氟乙烯、石墨
閥內組件
閥芯形式 T型、L型球形閥芯
流量特性 快開特性
閥 座 聚四氟乙烯、增強聚四氟乙烯、
對位聚苯
材 料 2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、
Ti（CF8、CF8M、CF3、CF3M）
閥芯轉角 90o
執行機構
形 式 3410R電機執行機構（可配德國PSQ、
國產DKJ、SJ及智能電動執行機構IWK
系列）
輸入信號 220VAC正反切換信號
電源電壓 220V/50Hz
380V/(IWK系列)
手動機構 便攜式手動曲柄
作用形式 根據信號轉換控制閥開、閥關
額定流量系數Kv、額定行程
|
公稱通徑DN（mm） |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
50 |
150 |
270 |
440 |
880 |
1500 |
2300 |
|
額定行程 |
90o |
||||||
泄漏量
常溫球閥（聚四氟乙烯閥座），試驗介質為水
|
公稱通徑mm |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
|
|
泄露量 ml/min |
PN1.6 |
0.08 |
0.11 |
0.13 |
0.21 |
0.27 |
0.35 |
0.43 |
0.53 |
0.80 |
|
PN4.0 |
0.32 |
0.43 |
0.53 |
0.85 |
1.1 |
1.4 |
1.7 |
2.1 |
3.2 |
|
|
PN6.4 |
||||||||||
二、電動執行機構主要技術性能
|
類別 |
型號 |
輸出力矩N.M |
動作時間（S/90o） |
最大轉角 |
技術參數 |
|
普通型 |
341RSA-02 |
20 |
8.5 |
90o |
電源：220VAC 50Hz+10% -5% 輸入信號：220VAC 正反切換信號 1-5VDC 輸出開度信號 4-20mADC或 0-10K電位器 防護等級 IP55 防爆等級 EXdllBT4 |
|
341RSA-05 |
50 |
17 |
|||
|
341RSB-10 |
100 |
18 |
|||
|
341RSB-20 |
200 |
36 |
|||
|
341RSC-30 |
300 |
24 |
|||
|
341RSC-50 |
500 |
42 |
|||
|
341RSC-60 |
600 |
48 |
|||
|
341RSD-100 |
1000 |
30 |
|||
|
341RSD-150 |
1500 |
42 |
|||
|
防爆型 |
341RXB-10 |
100 |
18 |
||
|
341RXB-20 |
200 |
36 |
三、閥控制方式
四、外形尺寸
|
公稱通徑 |
H |
L |
H1 |
ФA |
|
15 |
440 |
150 |
44.5 |
225 |
|
20 |
450 |
150 |
49 |
225 |
|
25 |
470 |
180 |
55 |
225 |
|
32 |
490 |
200 |
65 |
225 |
|
40 |
500 |
220 |
65 |
225 |
|
50 |
620 |
240 |
75 |
225 |
|
65 |
640 |
260 |
90 |
335 |
|
80 |
660 |
280 |
95 |
335 |
|
100 |
685 |
320 |
115 |
335 |
|
125 |
730 |
380 |
127 |
335 |
|
150 |
880 |
440 |
140 |
335 |
