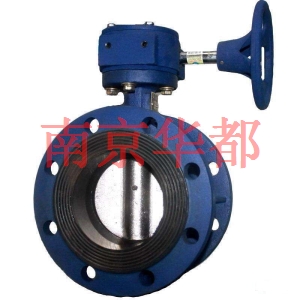

D343X-6（10）（16）型 D343Fs-6（10）（16）型
雙法蘭軟密封偏心蝶閥
一、閥體襯膠圈適用介質和溫度
|
材 質 |
適用溫度 |
適用介質 |
|
天然膠 |
≤85℃ |
水、空氣、污水 |
|
氯丁膠 |
≤85℃ |
水、污水 |
|
丁腈膠 |
≤85℃ |
水、油品 |
|
氟塑料 |
≤200℃ |
水、油品、蒸汽 |
二、主要零件的材料
|
名 稱 |
材 料 |
|
閥 體 |
灰鑄鐵、球鐵、碳鋼、不銹鋼 |
|
蝶 板 |
球鐵、碳鋼、不銹鋼、哈氏合金 |
|
閥 桿 |
碳鋼鍍鎳磷、不銹鋼 |
|
閥座密封圈 |
橡膠、氟塑料等（參見上表） |
|
傳動裝置 |
組合件 |
三、主要外形尺寸和連接尺寸
|
公稱 通徑 (DN) |
公稱 壓力 （MPa） |
工作 壓力 （MPa） |
L |
D |
D1 |
長結構 |
短結構 |
H1 |
H2 |
手動裝置 |
重量 |
|||||||
|
長結構 |
短結構 |
Z-Ф |
Z-Ф |
4-M |
型號 |
H3 |
A |
B |
DO |
長結構 |
短結構 |
|||||||
|
50 |
0.6 |
0.6 |
150 |
43 |
140 |
110 |
4-14 |
|
|
68 |
172 |
3D～300 |
62 |
164 |
125 |
150 |
9 |
- |
|
65 |
170 |
46 |
160 |
130 |
4-14 |
|
|
86 |
182 |
3D～300 |
62 |
164 |
125 |
150 |
12 |
- |
||
|
80 |
180 |
64 |
190 |
150 |
4-18 |
|
|
104 |
195 |
3D～300 |
62 |
164 |
125 |
150 |
14 |
- |
||
|
100 |
190 |
64 |
210 |
170 |
4-18 |
|
|
120 |
207 |
3D～300 |
62 |
164 |
125 |
180 |
24 |
- |
||
|
125 |
200 |
70 |
240 |
200 |
8-18 |
|
|
142 |
260 |
3D～300 |
62 |
164 |
125 |
180 |
30 |
- |
||
|
150 |
210 |
76 |
265 |
225 |
8-18 |
|
|
157 |
270 |
3D～300 |
62 |
164 |
125 |
180 |
37 |
- |
||
|
200 |
230 |
89 |
320 |
280 |
8-18 |
|
|
204 |
308 |
3D～750 |
72 |
268 |
177 |
300 |
60 |
- |
||
|
250 |
250 |
114 |
375 |
335 |
12-18 |
8-18 |
16 |
220 |
360 |
3D～1200 |
77 |
289 |
200 |
300 |
90 |
78 |
||
|
300 |
270 |
114 |
440 |
395 |
12-22 |
8-22 |
20 |
285 |
402 |
3D～2500 |
118 |
338 |
270 |
400 |
138 |
118 |
||
|
350 |
290 |
127 |
490 |
445 |
12-22 |
8-22 |
20 |
318 |
440 |
3D～2500 |
118 |
338 |
270 |
400 |
168 |
136 |
||
|
400 |
310 |
140 |
540 |
495 |
16-22 |
12-22 |
20 |
353 |
468 |
3D～2500 |
118 |
338 |
270 |
400 |
203 |
171 |
||
|
450 |
330 |
152 |
595 |
550 |
16-22 |
12-22 |
20 |
372 |
495 |
3D～2500 |
118 |
338 |
270 |
400 |
265 |
225 |
||
|
500 |
350 |
152 |
645 |
600 |
20-22 |
16-22 |
20 |
424 |
565 |
3D～4000 |
136 |
515 |
362 |
400 |
318 |
271 |
||
|
600 |
390 |
178 |
755 |
705 |
20-26 |
16-26 |
24 |
490 |
655 |
3D～8000 |
125 |
503 |
443 |
450 |
530 |
464 |
||
|
700 |
430 |
229 |
860 |
810 |
24-26 |
20-26 |
24 |
530 |
715 |
3D～8000 |
125 |
503 |
443 |
450 |
605 |
512 |
||
|
800 |
470 |
241 |
975 |
920 |
24-30 |
20-30 |
27 |
583 |
755 |
3D～15000 |
200 |
513 |
531 |
500 |
832 |
703 |
||
|
900 |
510 |
241 |
1075 |
1020 |
24-30 |
20-30 |
27 |
639 |
813 |
3D～15000 |
200 |
513 |
531 |
500 |
946 |
794 |
||
|
1000 |
550 |
300 |
1175 |
1120 |
28-30 |
24-30 |
27 |
723 |
893 |
3D～26000 |
273 |
713 |
815 |
550 |
1256 |
1162 |
||
|
1200 |
630 |
350 |
1405 |
1340 |
32-33 |
28-33 |
30 |
833 |
1032 |
3D～26000 |
273 |
713 |
815 |
550 |
1749 |
1492 |
||
|
采用標準：設計制造：GB12238 結構長度：長結構GB12221（14系列） 短結構GB12221（13系列） 法蘭連接尺寸：GB/T17241.6（PN0.6MPa） |
||||||||||||||||||
注：1、長結構為本廠基型產品。2、閥體材料為不銹鋼時，結構長度標準采用GB12221（13系列）
