G3070系列氣動三通O型球閥
一、概述

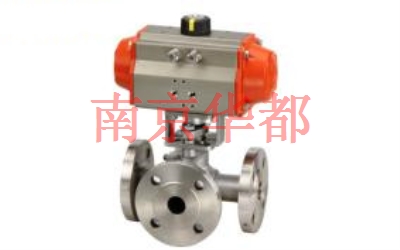

G3070氣動三通O型球閥由氣動活塞執行機構和三通球閥組成。改變球芯與管道的相對位置，可以對三條管路流體實行不同的組合控制。
該產品以壓縮空氣為動力源，接受控制系統的開關信號，通過電磁閥換向，操作球閥按規定要求對管路進行切換。
T型三通可使三路正交的管道互相邊通即起分流（合流）作用，也可使其中兩條管道連通而切斷另一條管道。
L型三通只能連通互相正交的兩條管道或切換方向，即起分配作用。
三通球閥按作用方式分單作用和雙作用兩種方式。單作用的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
閥 體
型 式 兩開式鑄造球閥
公稱通徑 DN15~150mm
公稱壓力 PN1.6、4.0、6.4Mpa
ANSI150、300
JIS10K、20K
連接型式 法蘭連接：RF、凹凸式
法蘭標準：JB/T79.1-94
ANSIB16.5-1981
JISB2201-1984
材 料 WCB、ZG1Cr18Ni9Ti、ZG0Cr
18Ni12Mo2Ti
（CF8、CF8M、CF3、CF3M）
（SCPH2、SCS13A、SCS14A）
上 閥 蓋 標準型：與閥體一體鑄造
工作溫度 -20~+180℃ -20~300℃(對位聚苯閥座)
填 料 聚四氟乙烯、石墨
執行機構
型 式 GTX單作用氣動活塞執行機構（帶彈
簧復位）
GTD雙作用氣動活塞執行機構
供氣壓力 0.4-0.7Mpa
氣源接口 1/4NPT
閥作用型式 單作用：氣關式或氣開式
雙作用：根據信號轉換控制閥開、閥關
閥內組件
閥芯形式 T型、L型球型閥芯
流量特征 快開特征
閥 座 聚四氟乙烯、增強聚四氟乙烯、
對位聚苯
材 料 2Cr13、1Cr18Ni9Ti、0Cr18Ni12
Mo2Ti、Ti（CF8、CF8M、CF3、CF3M）
閥芯轉角 90°
附件（根據要求配置）
電磁閥，空氣過濾減壓閥，手輪機構，限位開關，閥位傳送器，氣動加速器，保位閥，其它。
泄漏量
|
公稱通徑 |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
10 |
150 |
|
|
泄漏量 ml/min |
PN1.6 |
0.08 |
0.11 |
0.13 |
0.21 |
0.27 |
0.35 |
0.43 |
0.53 |
0.80 |
|
PN4.0 |
0.32 |
0.43 |
0.53 |
0.85 |
1.1 |
1.4 |
1.7 |
2.1 |
3.2 |
|
|
PN6.4 |
||||||||||
閥控制方式
L型三通雙口、T型三通三口
二、可配附件
電磁閥、閥關開關、空氣過濾減壓器等
三、主要外形尺寸
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L1 |
127 |
133 |
133 |
177 |
177 |
177 |
216 |
290 |
290 |
368 |
450 |
|
H1 |
48 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
|
H |
231 |
231 |
231 |
243 |
279 |
286 |
362 |
371 |
447 |
583 |
610 |
|
L |
150 |
150 |
160 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
